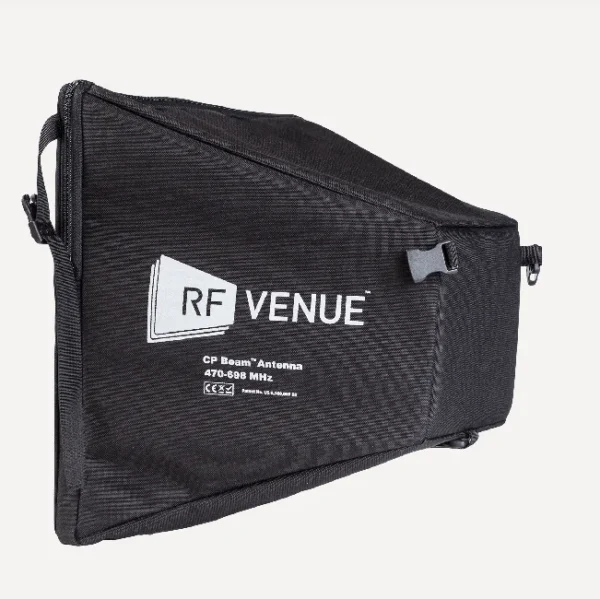

RF Venue CP Beam — Antena UHF de haz polarizado circular

La CP Beam™ de RF Venue, distribuida por Audio-Technica, es una antena ligera de haz polarizado circularmente (RHCP) diseñada para su uso con sistemas IEM, micrófonos inalámbricos y otros dispositivos de comunicación UHF. Su diseño compacto y transportable la hace ideal para instalaciones portátiles o fijas, ofreciendo hasta 9 dB de ganancia de antena para mejorar la recepción y la cobertura de señal.

Características principales

• Rango de frecuencia: 470–698 MHz, con un ancho de banda de 228 MHz.

• Ganancia: Hasta 9 dB, optimizada para señales UHF.

• Polarización: RHCP (circular derecha).

• Patrón de radiación: Haz, con anchos de haz de 63° en acimut X y 70° en acimut Y.

• Relación F/B: -10 dB (X), -9 dB (Y).

• Relación F/S: -12 dB (X), -12 dB (Y).

• Estrabismo (squint): <2 dB en acimut Y.

• Impedancia: 50 Ω.

• Pérdida de retorno media: -13,15 dB.

Diseño y montaje

• Dimensiones: 355 mm × 355 mm (14" × 14").

• Peso: 1,1 kg (2,4 lb), ligera y fácil de transportar.

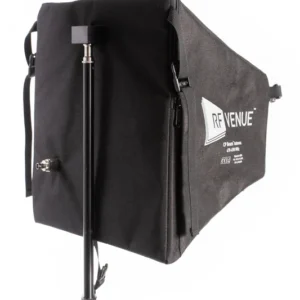

• Montaje: Compatible con roscas estándar ¼"-20, ⅜"-16 o ⅝"-27.

• Conector: BNC hembra.

• Rango de temperatura de operación: -23 °C a +54 °C (-9 °F a +129 °F).

• Diseño plegable y portátil: Se comprime para guardado y transporte; se extiende rápidamente para su uso.

Usos recomendados

• Sistemas de micrófonos inalámbricos profesionales.

• Monitores intrauditivos (IEM) en escenarios y conciertos.

• Integración con receptores, transmisores o combinadores de antena UHF.

• Ideal para instalaciones portátiles o racks de 2RU.
