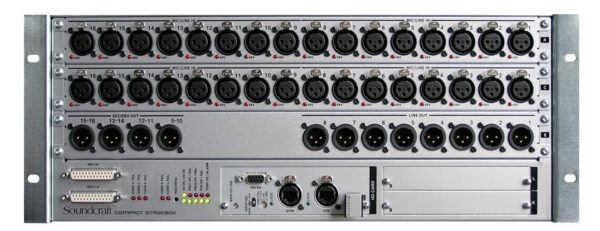

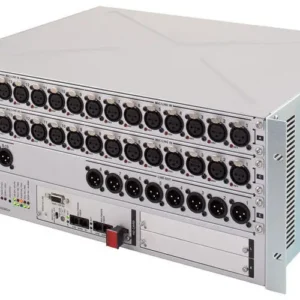

Soundcraft Compact Stagebox

La Soundcraft Compact Stagebox amplía la gama de consolas de sonido digital en directo de Soundcraft, ofreciendo una solución de expansión económica para las series Soundcraft Vi, Soundcraft Si, Soundcraft Vi1™ y Soundcraft® SI Compact.

Alta densidad de conexiones en un espacio reducido

Con solo 4U de espacio en rack, la Compact Stagebox proporciona una alta densidad de entradas y salidas (E/S). La unidad es completamente modular y configurable, aunque su configuración estándar incluye:

• 32 entradas de micrófono/línea

• 8 salidas de línea

• 8 canales de salida AES/EBU

• 2 ranuras de expansión para tarjetas de E/S Studer D21m

La arquitectura D21m, utilizada tanto en sistemas de mezcla Studer como Soundcraft, permite la conexión a la mayoría de los formatos digitales populares, incluyendo: CobraNet®, AVIOM A-Net®16, Ethersound, ADAT y RockNet. Además, las ranuras de expansión pueden alojar una interfaz de grabación MADI.

Configuración flexible y modular

La Compact Stagebox puede equiparse con un módulo XLR adicional de 16 entradas de micrófono/línea, alcanzando un total de 48 entradas. Las salidas analógicas o AES se gestionan mediante tarjetas D21m instaladas en las ranuras de expansión.

Esta unidad también utiliza los mismos módulos de E/S de micrófono/línea que la consola Soundcraft Vi1, lo que permite intercambiar módulos entre la consola y la Stagebox según la configuración requerida. Por ejemplo:

• La tarjeta de 8 salidas de línea/AES de la Stagebox puede instalarse en la Vi1

• Los módulos de entrada de micrófono pueden reemplazarse por módulos de salida para aumentar la capacidad de salida

Nota: La capacidad máxima de E/S está limitada a 64 entradas/64 salidas por el enlace MADI de la consola.

Conectividad y redundancia

La Compact Stagebox se conecta a la consola principal mediante MADI Cat-5 o fibra óptica, compartiendo la capacidad de cable MADI redundante del Stagebox Vi6 de 64 entradas.

• Versión Cat5: E947.350000

• Versión óptica: E947351000

La unidad incluye:

• Dos fuentes de alimentación redundantes

• Refrigeración por ventilador con control termostático

• Monitorización completa del estado mediante LED

• Interfaz GPIO de 8 canales

Ideal para expansión de consolas Soundcraft

La Compact Stagebox es la solución perfecta para los usuarios de consolas Vi, permitiendo:

• Expandir hasta 96 entradas analógicas de micrófono/línea desde stageboxes remotos

• Complementar las consolas Vi1 y Si con una capacidad de E/S remota rentable

• Integrar tarjetas de interfaz MADI opcionales para maximizar la conectividad

Con su diseño modular, conectividad versátil y alto rendimiento, la Soundcraft Compact Stagebox es la opción ideal para quienes buscan flexibilidad y expansión económica en entornos de sonido en vivo.
